Wie misst man den Innendurchmesser von geschliffenen Stahlrohren genau?

Hallo! Als Lieferant von geschliffenen Stahlrohren stand ich vor einer Reihe von Herausforderungen, wenn es darum ging, den Innendurchmesser dieser Rohre genau zu messen. Dies ist ein entscheidender Schritt, nicht nur für die Qualitätskontrolle, sondern auch um sicherzustellen, dass die Rohre den spezifischen Anforderungen unserer Kunden entsprechen. In diesem Blog teile ich einige der Methoden und Tipps, die ich im Laufe der Jahre gelernt habe, um die richtige Messung zu erzielen.

Warum eine genaue Messung des Innendurchmessers wichtig ist

Lassen Sie uns zunächst darüber sprechen, warum es so wichtig ist, den Innendurchmesser genau zu messen. Geschliffene Stahlrohre werden in einer Vielzahl von Anwendungen eingesetzt, vonGeschliffene Rohre für Luftzylinderin pneumatischen Systemen zuGeschliffenes Rohr aus St52-Zylinderin Hydraulikzylindern. Wenn der Innendurchmesser nicht stimmt, kann es zu allen möglichen Problemen kommen.

Beispielsweise kann in einem Hydrauliksystem ein falscher Innendurchmesser die Durchflussmenge der Hydraulikflüssigkeit beeinflussen. Dies kann dazu führen, dass das System ineffizient arbeitet oder, noch schlimmer, zu einem Systemausfall führen. In einem pneumatischen System kann eine ungenaue Messung des Innendurchmessers zu Undichtigkeiten führen, die die Gesamtleistung des Systems beeinträchtigen können. Daher ist es äußerst wichtig, diese Messung richtig durchzuführen.

Methoden zur Messung des Innendurchmessers

Dickenmessung

Eine der gebräuchlichsten und unkompliziertesten Methoden ist die Verwendung eines Messschiebers. Ein Messschieber ist ein einfaches Werkzeug, mit dem sich der Innendurchmesser schnell und relativ genau messen lässt. Es gibt zwei Haupttypen von Messschiebern: Nonius-Messschieber und digitale Messschieber.

Messschieber sind der traditionelle Typ. Sie verfügen über eine Skala und eine verschiebbare Backe, die Sie so einstellen können, dass sie in das Rohr passt. Anschließend lesen Sie den Messwert auf der Skala ab. Der Vorteil von Messschiebern besteht darin, dass sie relativ kostengünstig sind und in einer Vielzahl von Umgebungen eingesetzt werden können. Allerdings erfordert das genaue Lesen ein wenig Geschick, insbesondere für Anfänger.

Digitale Messschieber hingegen sind benutzerfreundlicher. Sie zeigen den Messwert digital an, sodass die Wahrscheinlichkeit menschlicher Fehler beim Ablesen der Waage geringer ist. Sie sind in der Regel auch genauer als Messschieber, wobei einige digitale Messschieber in der Lage sind, auf 0,01 mm genau zu messen.

Um den Innendurchmesser eines geschliffenen Stahlrohrs mit einem Messschieber zu messen, öffnen Sie einfach die Backen des Messschiebers und führen sie in das Rohr ein. Stellen Sie sicher, dass der Messschieber senkrecht zur Rohrachse steht, um eine möglichst genaue Messung zu erzielen. Stellen Sie dann die Backen so ein, dass sie die Innenwände des Rohrs auf gegenüberliegenden Seiten berühren. Lesen Sie den Messwert auf dem Messschieber ab.

Mikrometermessung

Eine andere Möglichkeit ist die Verwendung eines Mikrometers. Mikrometer sind im Allgemeinen genauer als Messschieber, insbesondere zum Messen kleiner Durchmesser. Sie arbeiten mit einem Schraubenmechanismus, um den Abstand zwischen zwei Oberflächen zu messen. Es gibt Innenmessschrauben, die speziell für die Messung des Innendurchmessers von Löchern und Rohren entwickelt wurden.

Die Verwendung einer Innenmessschraube ist etwas aufwändiger als die Verwendung eines Messschiebers. Sie müssen das passende Mikrometer für die Größe des zu messenden Rohrs auswählen. Dann führen Sie das Mikrometer in das Rohr ein und justieren es, bis es Kontakt mit den Innenwänden hat. Sie drehen den Fingerhut des Mikrometers, bis Amboss und Spindel fest an der Innenfläche des Rohrs anliegen. Der Messwert wird dann auf der Mikrometerskala abgelesen.

Der Vorteil der Verwendung eines Mikrometers liegt in seiner hohen Genauigkeit. Allerdings sind Mikrometer teurer als Messschieber und erfordern mehr Geschick bei der korrekten Verwendung.

Optische Messung

Zur Messung des Innendurchmessers von gehonten Stahlrohren erfreuen sich optische Messverfahren immer größerer Beliebtheit. Bei diesen Methoden wird Licht verwendet, um die Abmessungen des Rohrs zu messen. Eine gängige optische Messtechnik ist das Laserscanning.

Ein Laserscanner sendet einen Laserstrahl aus, der von der Innenfläche des Rohrs reflektiert wird. Anschließend misst der Scanner die Zeit, die der Laserstrahl für die Rückkehr benötigt. Daraus lässt sich der Abstand zwischen Scanner und Rohrinnenwand berechnen. Durch das Scannen der gesamten Rohrinnenfläche kann ein detailliertes 3D-Modell des Innendurchmessers erstellt werden.

Der Vorteil optischer Messverfahren liegt in der hohen Genauigkeit und der Möglichkeit, komplexe Formen zu messen. Darüber hinaus können sie viele zusätzliche Informationen liefern, beispielsweise über die Rundheit und Geradheit des Rohrs. Allerdings sind optische Messgeräte in der Regel recht teuer und erfordern für den effektiven Betrieb eine kontrollierte Umgebung.

Luftdruckmessung

Die Luftdruckmessung ist eine weitere Methode, mit der der Innendurchmesser von gehonten Stahlrohren gemessen werden kann. Bei einem Luftmessgerät wird mithilfe eines Luftstroms der Abstand zwischen dem Messgerät und der Innenfläche des Rohrs gemessen.

Der Luftmesser verfügt über eine Sonde, die in das Rohr eingeführt wird. Die Luft wird durch kleine Löcher in der Sonde gedrückt und der Luftdruck gemessen. Wenn die Sonde im Rohr bewegt wird, ändert sich der Druck abhängig vom Abstand zwischen der Sonde und der Innenwand des Rohrs. Durch Messung dieser Druckänderungen kann der Innendurchmesser des Rohrs bestimmt werden.

Die Messung von Luftdruckmessern ist schnell und kann ein hohes Maß an Genauigkeit bieten. Es ist außerdem berührungslos, sodass während des Messvorgangs keine Gefahr einer Beschädigung der Innenoberfläche des Rohrs besteht. Luftmessgeräte erfordern jedoch eine saubere und trockene Luftversorgung und können durch Temperatur- und Feuchtigkeitsschwankungen beeinträchtigt werden.

Tipps für genaue Messungen

Reinigen Sie das Rohr

Bevor Sie Messungen vornehmen, ist es wichtig, das Rohrinnere zu reinigen. Schmutz, Ablagerungen oder Öl auf der Innenfläche des Rohrs können die Genauigkeit der Messung beeinträchtigen. Um eventuelle Verunreinigungen aus der Pfeife zu entfernen, können Sie ein sauberes Tuch oder einen Pfeifenreiniger verwenden.

Nehmen Sie mehrere Messungen vor

Um eine möglichst genaue Messung zu erhalten, empfiehlt es sich, mehrere Messungen an verschiedenen Punkten entlang der Rohrlänge durchzuführen. Der Innendurchmesser eines geschliffenen Stahlrohrs kann über seine Länge leicht variieren. Durch Messungen an verschiedenen Stellen können Sie daher einen Durchschnittswert ermitteln, der den tatsächlichen Innendurchmesser besser widerspiegelt.

Auf Rundheit prüfen

Neben der Messung des Innendurchmessers ist es auch wichtig, die Rundheit des Rohres zu prüfen. Ein nicht perfekt rundes Rohr kann bei manchen Anwendungen zu Problemen führen. Sie können ein Rundheitsmessgerät verwenden oder mehrere Durchmessermessungen in verschiedenen Winkeln um den Umfang des Rohrs durchführen, um auf signifikante Abweichungen zu prüfen.

Abschluss

Die genaue Messung des Innendurchmessers von geschliffenen Stahlrohren ist für die Sicherstellung der Qualität und Leistung der Rohre in verschiedenen Anwendungen von entscheidender Bedeutung. Es stehen mehrere Methoden zur Verfügung, jede mit ihren eigenen Vor- und Nachteilen. Unabhängig davon, ob Sie einen Messschieber, eine Mikrometerschraube, ein optisches Messsystem oder ein Luftmessgerät verwenden, ist es wichtig, die richtigen Verfahren einzuhalten und mehrere Messungen durchzuführen, um ein möglichst genaues Ergebnis zu erzielen.

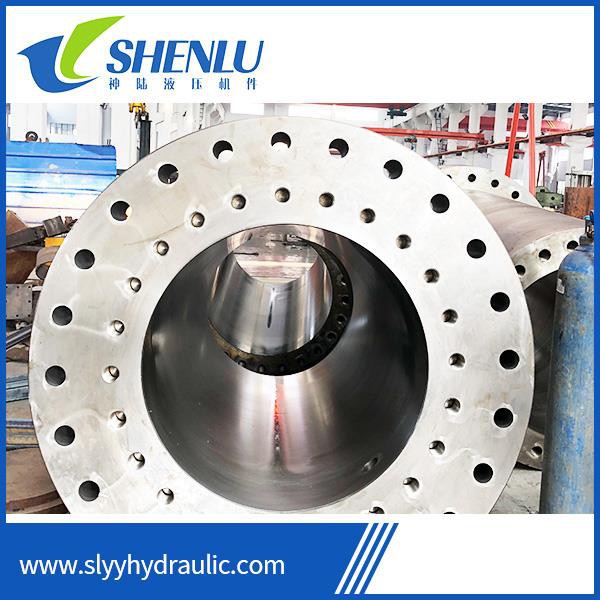

Wenn Sie auf der Suche nach hochwertigen, geschliffenen Stahlrohren sind und genaue Messungen des Innendurchmessers benötigen, sind wir für Sie da. Wir haben eine große Auswahl an geschliffenen Stahlrohren, darunterGeschliffene Rohre für Luftzylinder,Geschliffenes Rohr aus St52-Zylinder, UndGeschweißtes Kohlenstoffstahlrohr. Um sicherzustellen, dass unsere Rohre den höchsten Qualitätsstandards entsprechen, nutzen wir modernste Messtechniken. Wenn Sie Fragen haben oder Ihre spezifischen Anforderungen besprechen möchten, können Sie sich gerne an uns wenden. Wir würden gerne mit Ihnen an Ihrem nächsten Projekt arbeiten.

Referenzen

• „Measurement Technology Handbook“ von Peter H. Sydenham und Richard Thorn
• „Präzisionstechnik: Theorie und Praxis“ von H. Koenigsberger, E. Esser und AB Bryant
